先日の日記に書いた、ロフトベッド設計ミスの解説図です。

正解は言わずもがななので、何が起こったのかだけ。

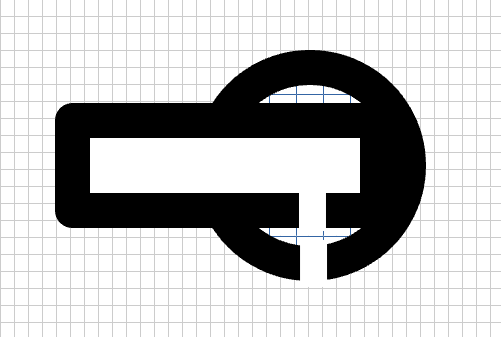

上から見た図（上方図）です。

円柱の柱の壁と、ベッド部分の棚（あるいは梁）の角柱の中心線を基準点とし、ネジ穴を図の欠けている部分に製造してしまっています。

　円柱の厚みの、外側（外径）なのか内側（内径）なのかは不明

即ち、角柱が円柱の壁にめり込んでます。

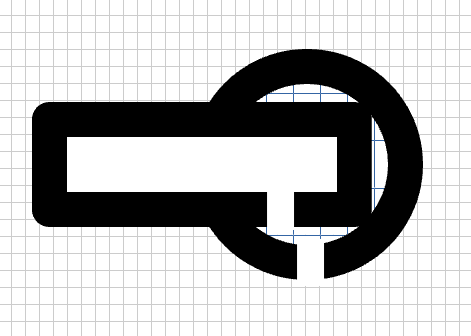

そのまま製造し、組み立てると、以下の図のようになります。

角柱の端は円柱の内側に突き当たり、ネジ穴はずれます。

ボルトが入りません。

※マイクロソフト・ワードは持ってない為、フリーソフトオフィスを使おうとしましたが、グリッド線を「表示する」にしても見えず、諦めました。

※結果、通称「ダメエクセル」で図を作ってます。ｗ

※「グリッド線に合わせる」が使えると楽なんですが‥‥

とにかく、このメーカーは、設計しっぱなしで、実際に組む事もしてないのは、明白なのです。
